循环瓦斯加热炉
沈阳东大工业炉有限公司 [文章发布于:2009-10-24]

产品标签系统节能,工业生态,蓄热燃烧技术,能量梯级利用技术。

    循环瓦斯加热炉

     产品介绍】公司于2008年自主研发成功的国内首台新型蓄热式循环瓦斯加热炉,单台设备获得国家三项发明专利。该炉是页岩油生产的核心大型热工设备,它的成功应用是页岩油生产史上的一次重大的技术革新,对提高国内页岩油的提炼率、推动国内油页岩干馏产业的技术进步具有重大的意义。该炉主要用于瓦斯气的加热,可以将瓦斯气加热到满足干馏工艺要求的720,主要具有以下几个特点:

   1)在工业生态化设计方面:油页岩循环瓦斯加热炉采用了瓦斯和半焦混烧燃烧系统,不仅处理了废物,而且大大节省了瓦斯用量。

2)在热工制度上:加热炉系统采用分级加热,使被加热瓦斯的温度控制更加灵活且使得热量能得到合理串级利用;采用高温压的传热方式,强化了辐射换热条件下的传热量,可有效地减少传热面积,提高了传热效率。采用连续工作的管式加热系统解决了供给干馏炉热载体循环瓦斯气不稳定的问题。

3)在能源利用方面:蓄热式燃烧技术的应用使高温传热得以实现,增加了炉内宽高方向上的温度均匀性。同时,排烟温度尽可能降到最低,并且利用余热锅炉、尾气干燥等系统最大限度的节约能源。

4)在安全保护方面:对于瓦斯外漏,采用电子监控,瓦斯内泄采用了多点防爆设计。

【循环瓦斯加热炉三维设计图】

管式换热器 蓄热炉管路系统

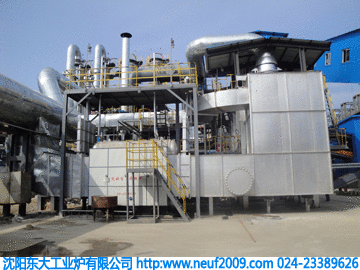

           管式换热器                     蓄热炉管路系统                  循环瓦斯加热炉本体

  【循环瓦斯加热炉配套设备】

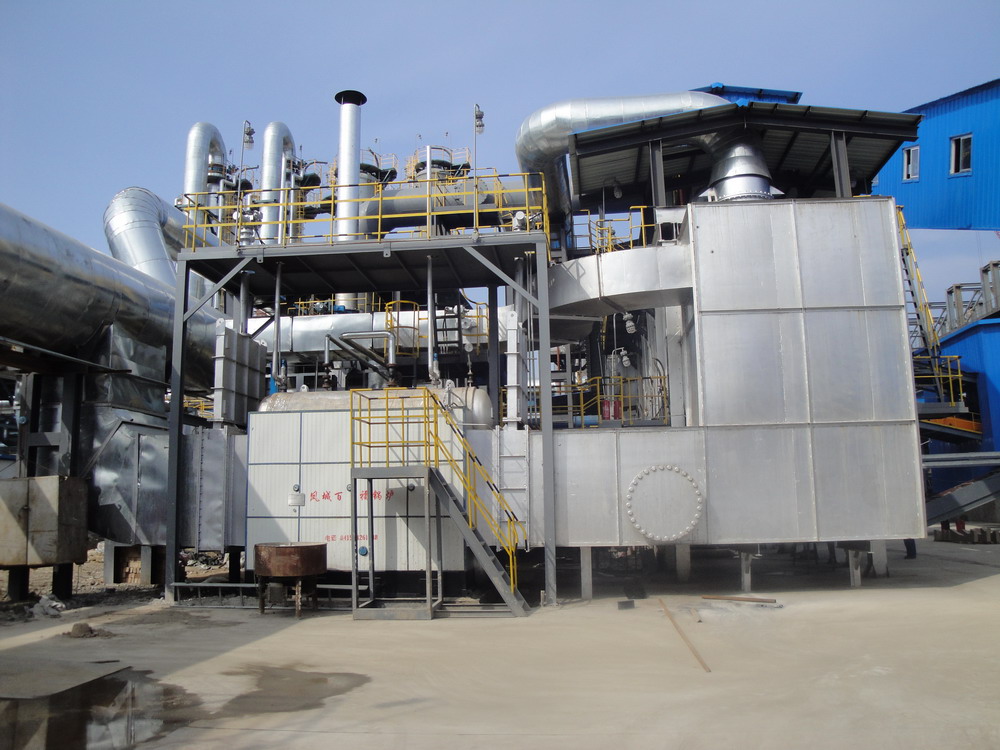

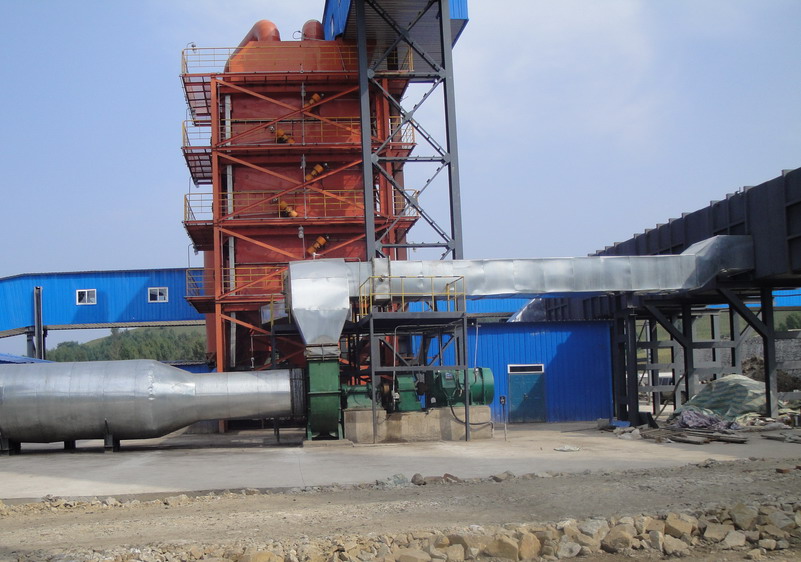

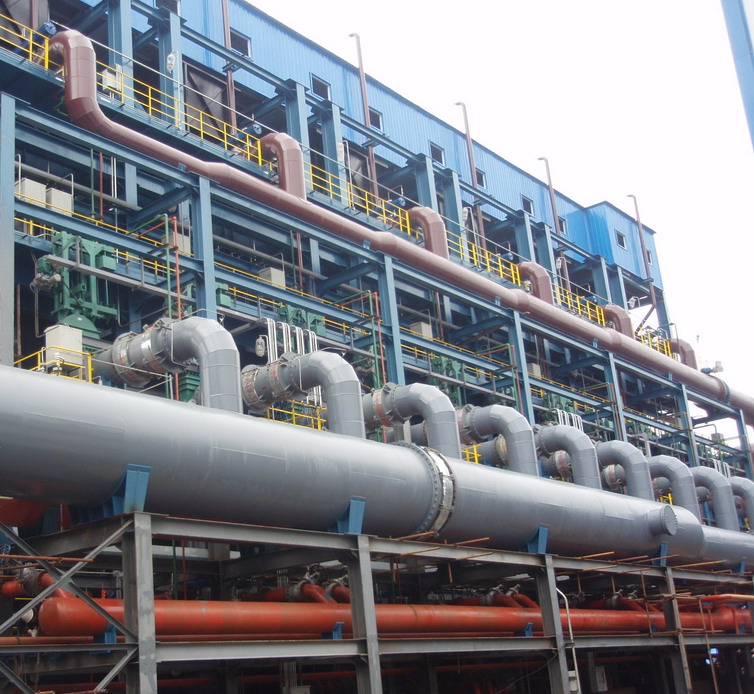

         余热锅炉  干馏炉   干燥炉

                           余热锅炉                                            干馏炉                                               干燥炉
